How To Choose A Gas Spring?

STEP 1 构思：

思考您所需使用的产品特性
a.欲产生助力（省力）选用 Gas Spring （气压棒）
b.欲产生阻力（缓冲、减速）选用Oil Damper （油压棒）

STEP 2 决定功能特性：

当您决定选用气压棒或油压棒后，可依产品分类图的说明选择所需要的功能特性，如仅作为支撑杆使用时，选择自由型系列气压棒，而若需要有定位功能时则选用定位型系列气压棒，如需阻尼功能时，则选用油压阻尼棒。

STEP 3 决定尺寸及反力：

选择好功能特性后请依您的实际使用状况，并可配合设计指引中之F1计算参考来决定所需的气压棒反力值。您也可以从本公司现货规格品中挑选出适合您所需的气压棒规格。

STEP 4 选择与气压棒搭配的接头：

决定适合您使用的气压棒规格后请再选择适合您所需的两端接头部品，可从本公司所提供的相关接头搭配螺栓类或冲压配件来挑选适用部品。

STEP 5 联络：

请将您所需的相关信息告知我们，让我们来满足您的需求。

设计指引

1.装置姿势

气压棒装置的方向会影响活塞杆作动的缓冲效果，一般而言，活塞杆位于上方，管件位于下方的装置方式称为正立，反之则为倒立。ㄧ般情况下，倒立的装置方式可得较佳的缓冲效果。
★DD系列则不分安装方向均有缓冲效果 ★

2.温度效应

气压棒的反力（力量）与使用的环境温度有明显的依存关系，气压棒的反力会随温度的变化而改变，当温度上升时气压棒的反力随之升高，而当温度下降时气压棒的反力亦将随之降低。

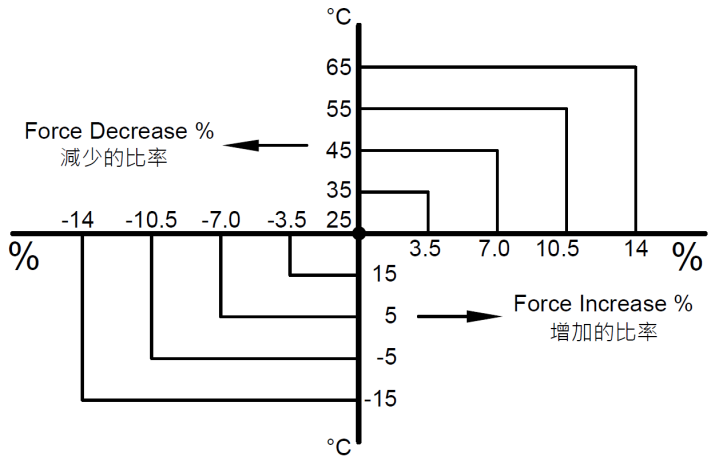

通常在一般的环境条件中，温度变化10°C时，气压棒的反力会有约3.5%的变化，右图所显示的变化趋势可提供作为决定气压棒反力时的参考。

无特殊要求情况下，所谓的气压棒反力值，为温度25°时，气压棒所产生的支撑力。

气压棒的反力（力量），是用来说明该气压棒的重要特性之一，气压棒的反力决定了气压棒是否可以适当的将盖子或门板支撑至所需的位置。气压棒反力的标示位置有4处，如左图所示分别为压缩方向的F3与F4，及伸张方向的F2与F1。

一般情况下，气压棒反力（力量）的数值，指的是F1，也就是气压棒伸张至最大长度前5mm的位置所量测得到的力量值。在某些使用情况下，F3、F4、F2也会被一并考量，这端看用户的需求而定。

我们希望能帮助您选择合适的氨气缸，您可以使用下面的简易公式概述

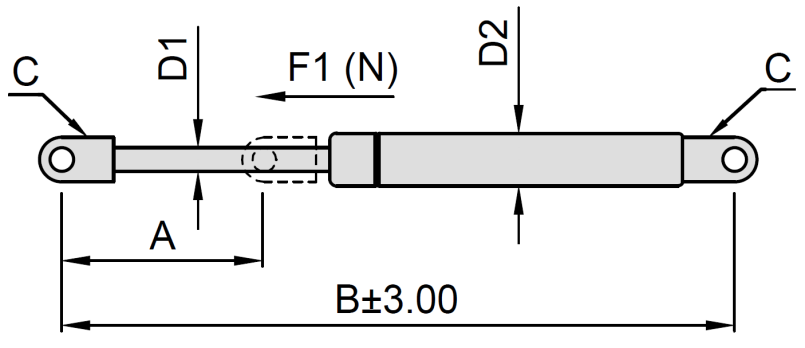

氮气缸行程 A （mm）
氮气缸总长 B （mm）
氮气缸F1压力值（牛顿）
氮气缸两端的连接头种类 C

氮气缸伸展压力值 F1 （N）温度条件在摄氏 25°C+3°C

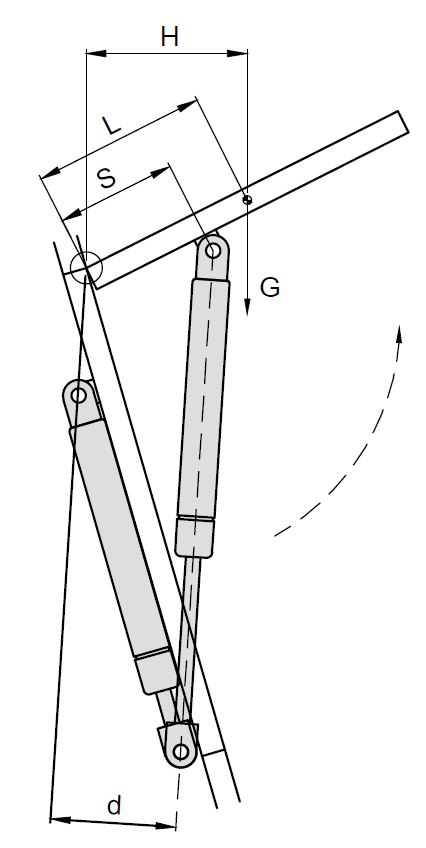

G= 门盖总重量于重心点单位：公斤
L = 由铰链至门盖重心的距离单位：公釐
d = 由铰链至氮气缸轴心中心线的距离单位：公釐
13 = 安全系数
S= 由铰链至氮气缸安装在门盖上固定点于三分之二的位置（建议安装位置）
n= 氮气缸安装的数量
H = 由铰链至门盖重心垂直距离单位：公釐
范例：G=30KG， H=400mm， =200mm， n=2
